Hassas seramik seçiminin anahtarı “daha sert” değil, daha “uygun” olmaktır.

Geleneksel inanışa göre, gelişmiş seramiklerin performansının değerlendirilmesi genellikle tek bir kelimeye indirgenir: 'sert'. Bu, görünüşte mantıklı bir sezgiye yol açıyor: Malzemenin sertliği ne kadar yüksek olursa, ortaya çıkan hassas seramik bileşenler de o kadar aşınmaya dayanıklı ve uzun ömürlü olacaktır.

Bununla birlikte, pratik endüstri mühendisliği uygulamalarında, bu tek boyutlu seçim mantığı sıklıkla ciddi yıkıcı arızalara yol açmaktadır. Pek çok işletme, yapısal seramik bileşenleri satın alırken veya tasarlarken yalnızca 'yüksek sertlik' parametrelerini takip ediyor. Sonuç olarak, bu parçalar fiili çalışma sırasında ufalanmaya, erken çatlamaya veya ani kırılmaya maruz kalır ve bu da beklentilerin çok altında bir hizmet ömrüne neden olur.

Sorun, seramik malzemenin kendisinin kalitesiz olması değil, daha ziyade geleneksel seçim mantığının, gerçek çalışma koşullarının çok boyutlu karmaşıklığını tamamen göz ardı etmesidir. Hassas seramik seçiminin anahtarı hiçbir zaman nihai 'daha sert' malzemenin peşinde koşmak değil, 'en uygun' mekanik profili belirlemek olmuştur.

1. 'Sertlik Odaklı' Bir Yaklaşım Neden Mühendislik Başarısızlığına Yol Açar?

Malzeme fiziği perspektifinden bakıldığında sertlik, temel olarak bir malzemenin lokal plastik deformasyona, çizilmeye ve girintiye direnme kapasitesini ifade eder. Saf sürtünme veya aşındırma aşınma testleri gibi nispeten ideal laboratuvar ortamlarında, sertlik gerçekten de aşınma direncini belirleyen temel göstergedir.

Ancak gerçek dünyadaki endüstriyel çalışma koşulları, kontrollü laboratuvar ortamlarından çok daha karmaşıktır. Hassas seramik bileşenler (seramik valf çekirdekleri, özel burçlar veya yarı iletken robotik kollar gibi) yüksek hızlarda veya karmaşık akışkan dinamiği dahilinde çalışırken, aynı anda ciddi gerilimlerin bir kombinasyonuna dayanırlar:

• Mekanik Etki ve Yüksek Frekanslı Titreşim: Geçici yükler malzeme içindeki gerilim konsantrasyonlarını kolaylıkla tetikleyebilir.
• Şiddetli Sıcaklık Dalgalanmaları: Sık gerçekleşen termal döngüler dahili olarak çok büyük anlık termal stres oluşturur.
• Kimyasal Ortam Korozyonu: Güçlü asitler, alkaliler veya karmaşık kimyasal ortamlar tane sınırlarını tehlikeye atar ve zayıflatır.

Bu karmaşık birleşik koşullar altında, eğer bir seramik malzeme yalnızca aşırı sertliğe sahipse ancak yeterli enerji emme ve tamponlama yeteneklerine sahip değilse, çarpma anında plastik deformasyon yoluyla enerjiyi dağıtamaz. Sonuç olarak, mikro çatlaklar iç kısımda aşırı bir hızla yayılır.

Daha yüksek sertliğe neredeyse her zaman artan kırılganlık eşlik eder, bu da malzemeyi yıkıcı kırılgan kırılmalara karşı oldukça duyarlı hale getirir. Bazı yüksek sertlikteki seramiklerin aşınmaya dayanıklı görünmesine rağmen pratikte tamamen dayanıklı olmadığının temel nedeni budur.

2. Seramik Ömrünü Belirleyen Dört Boyutlu Mekanik Matris

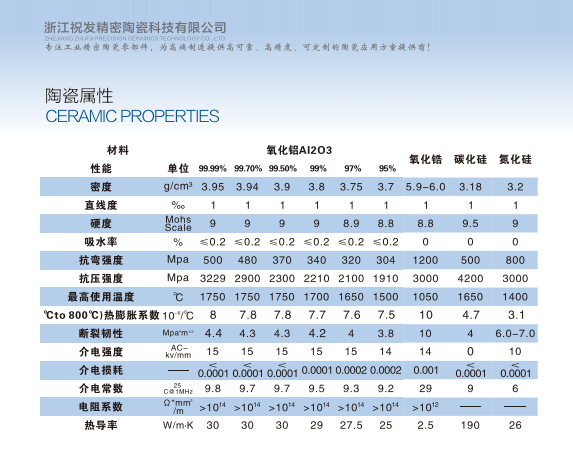

Hassas seramik bileşenlerin uzun vadeli hizmet ömrünün değerlendirilmesi, tek bir ölçüm yerine aşağıdaki dört temel mekanik parametrenin kapsamlı bir değerlendirmesine dayanmalıdır:

• Vickers Sertliği (HV): Malzemenin aşınma ve çizilme direncinin temelini oluşturur.
• Kırılma Tokluğu (K_IC): Malzemenin ani darbe, titreşim veya gerilim konsantrasyonu altında dengesiz çatlak yayılmasına direnme yeteneğini ölçer. Bu, bir bileşenin ani yapısal 'ani ölüm' yaşayıp yaşamayacağını belirleyen kritik eşiktir.
• Termal Genleşme Katsayısı (CTE) ve Termal Şok Direnci: Seramiğin, termal çevrim sırasındaki termal uyumsuzluk nedeniyle veya metalik bileşenlerle birleştirildiğinde ölümcül artık iç gerilim oluşturup oluşturmayacağını belirler.
• Kimyasal Kararlılık: Yüksek sıcaklıkta, yüksek derecede korozif veya kuvvetli oksitleyici ortamlarda çalışan seramik parçaların uzun vadeli kimyasal güvenilirliğini ve yüzey bütünlüğünü doğrudan etkiler.

Kısacası: Sertlik 'aşınma direncini', tokluk 'kırılma ömrünü', termal ve kimyasal özellikler ise 'nihai hizmet ömrünü' belirler.

3. Mühendislikte 'Dengeli Performans' Neden 'Ekstrem Özellikler'den Daha Ağır Basıyor?

Gelişmiş malzeme biliminde neredeyse hiçbir malzeme, her performans kategorisinde mutlak üstünlük iddia edemez. Mühendislik uygulamaları, tek bir özelliği mutlak sınırına kadar zorlamanın kaçınılmaz olarak diğer kritik cephelerde ağır bir uzlaşma gerektirdiğini sürekli olarak göstermektedir.

Örneğin, sertliği aşırı derecede maksimuma çıkarmak, kırılma dayanıklılığını büyük ölçüde azaltarak bileşeni oldukça kırılgan hale getirir. Bunun tersine, tokluğu en üst düzeye çıkarmaya yönelik mühendislik girişimleri (örneğin, belirli faz dönüşümüyle sertleştirme veya tane irileştirme yoluyla), çoğu zaman temel sertlikten ve aşınma direncinden fedakarlık eder. Ayrıca, bu aşırı performans sınırlarındaki özelleştirilmiş malzemeler, katlanarak artan hammadde maliyetlerine ve daha sonraki hassas elmas taşlama ve işlemede büyük zorluklara maruz kalıyor ve bu da toplam üretim giderlerinin kontrolden çıkmasına neden oluyor.

Sonuç olarak, hassas seramikler için olgun ve bilimsel bir seçim stratejisi, en yüksek ham parametreyi körü körüne seçmek yerine, sertlik, tokluk, termal dinamikler, maliyet ve işlenebilirlik arasındaki optimum dengeyi arayarak, çalışma ortamının ayrıntılı bir şekilde anlaşılmasına dayanmalıdır.

4. Temel Ayrım: Kimyasal Bileşimin Ötesinde Sırların İşlenmesi

Tedarikte sık karşılaşılan bir hata, 'Alümina (Al2O3)' veya 'Zirkonya (ZrO2)' gibi aynı adı taşıyan tüm seramiklerin aynı performans profillerine sahip olduğunu varsaymaktır. Gerçekte, aynı kimyasal bileşimlerde bile, üretim süreçlerindeki farklılıklar çok farklı mikro yapılara ve makroskobik mekanik davranışlara yol açabilir.

Kütle yoğunluğu, tane boyutu dağılımı, tane sınırı aşamaları ve kullanılan sinterleme teknolojisi (basınçsız sinterleme, sıcak presleme veya Sıcak İzostatik Presleme (HIP) olsun) gibi faktörler, yapısal bütünlüğü belirleyen dahili mikro gözeneklerin veya mikro çatlakların varlığını doğrudan belirler.

5. Temellere Dönüş: Gerçek İş Yüklerine Dayalı İnce Ayarlı Özelleştirme

Mühendislik hatalarını azaltmanın ve hassas seramiklerin maksimum değerini ortaya çıkarmanın en güvenilir metodolojisi, parametrelere tapmaktan uzaklaşıp uygulama ortamının derinlemesine analizine geri dönmektir:

1. Yüksek Aşınmaya Dayanıklı, Düşük Etkili Ortamlar: Seçimde, aşınma temel çizgisini korumak için üstün Vickers sertliğinden yararlanarak yüksek saflıkta alümina veya silisyum karbür öncelikli olmalıdır.
2. Yüksek Mekanik Darbe veya Ağır Titreşimler: Çatlak yayılmasına karşı direnç (gevrek kırılmayı önleme) birincil hedef haline gelir. Üstün kırılma dayanıklılığına sahip zirkonya veya silikon nitrür ideal seçimlerdir.
3. Şiddetli Ani Sıcaklık Değişimleri: Optimum termal eşleşmeyi sağlamak için öncelik, düşük termal genleşme katsayılarına ve yüksek termal iletkenliğe (silisyum nitrit veya silikon karbür gibi) sahip malzemelere kaydırılmalıdır.

Sonuç

Hassas seramiklerin endüstriyel değeri hiçbir zaman izole bir laboratuvar ortamında elde edilen tek bir 'güzel' parametreye bağlı değildir. Tamamen belirli bir endüstriyel mimaride uzun süreli çalışma boyunca performans istikrarından ve uzun vadeli güvenilirliğinden kaynaklanmaktadır.

Kusursuz mühendislik malzemesi seçimi hiçbir zaman sertliği körü körüne istiflemekle ilgili değildir; çok boyutlu ölçümlerin bilimsel entegrasyonu ile ilgilidir. Gelişmiş seramik dünyasında şunu asla unutmayın: Sertlik aşınma direncini, tokluk hayatta kalmayı belirler ve kapsamlı performansın dinamik dengesi nihai sonucu belirler.
