Seramik ayna taşlama işlemiyle levha taşıyıcının yüzey pürüzlülüğü nasıl geliştirilir?

2026-07-25

Yarı iletken üretim ve hassas işleme tedarik zincirinde, levha taşıyıcısı temel destekleyici bileşendir ve yüzey kalitesi, levhanın bağlanma doğruluğunu, vakum adsorpsiyon düzlüğünü ve genel işlem verimini doğrudan belirler. Yarı iletken ekipmanlardan, fotolitografiden veya dağlama modüllerinden sorumlu olan, nanometre düzeyinde yüzey kaplamasını istikrarlı bir şekilde sunma yeteneği arayan yurt içi ve yurt dışındaki karar vericileri ve mühendisleri satın almak için (örn. Ra ≤ 0,02 mikron ) tedarikçiler, ekipmanın üst düzey performansını sağlamanın anahtarıdır.

Yüksek saflıkta alümina, silisyum karbür veya silisyum nitrür olsun, gelişmiş seramikler “ Sert, kırılgan ve işlenmesi zor ” tipik özellikler. Geleneksel mekanik taşlama, yüzeyde mikro çatlaklara, kenar kırılmalarına ve yüzey altı hasara kolaylıkla yol açabilir ve bunlar genellikle temiz odalarda parçacık kirliliğinin kaynağı haline gelir. Yarı iletken müşterilerinin sıkı yüzey bütünlüğü standartlarını karşılamak için önde gelen seramik üreticileri, “ Sünek bölge (plastik) taşlama ” ve ilgili ileri teknolojiler.

1. Sünek alan taşlama ve kompozit yardımcı teknolojinin gerçekleştirilmesi

Yapısal sağlamlığı sağlarken aynı seviyede etkiler elde etmek için, işleme tarafı temel olarak aşağıdaki iki çığır açan teknolojiyi kullanır; bunlar aynı zamanda tedarikçilerin teknolojik olgunluğunu değerlendirmek amacıyla satın alma için de önemli göstergelerdir:

Bir tane üret ELID Çevrimiçi elektrolitik bileme taşlama: Metal bağlı (dökme demir veya bronz bazlı) elmas taşlama çarkı kullanın ve taşlama işlemi sırasında taşlama çarkının gerçek zamanlı, mikro elektrolitik bilenmesini gerçekleştirmek için özel bir elektrolitik cihaz kullanın. Elektroliz, yüzeydeki metal bağını sürekli olarak çözerek, ince elmas aşındırıcı taneciklerin keskin ve açıkta kalmasını sağlayarak taşlama çarkının pasifleştirilmesinin neden olduğu ezilme ve kırılmayı önler.
İkinci zanaat Ultrasonik titreşim destekli taşlama: Taşlama çarkına veya iş parçası sistemine yüksek frekanslı, mikro genlikli mekanik titreşim uygulayarak aşındırıcı parçacıkların seramik yüzeyde periyodik titreşimlere neden olmasına neden olun. “ etki - Mikro kesim ” durumu. Bu, kesme kuvvetini ve anlık sürtünme ısısını önemli ölçüde azaltır ve tanelerin makroskobik dökülmesini ve kenar kırılmasını tamamen ortadan kaldırır.

2. Taşlama taşları ve aşındırıcıların titizlikle taranması ve işlenmesi

Taşlama takımının hassasiyeti, iş parçasının nihai mikromorfolojisini doğrudan haritalandırır ve belirler:

Mikro aşındırıcılar ve hassas işleme: İnce öğütme aşamasında, daha ince tane boyutuna sahip bir elmas taşlama taşı (örneğin W5 至 W10 daha da ince taneli) ve taşlama taşının dairesel salgısı, 1 mikron içinde, kaçınmak Minik vuruşlar seramik yüzeyde spiral işleme izleri bırakır.
Çok geçişli kompozit parlatma bağlantısı: Ayna taşlama genellikle mikron gerektirir / Nano ölçekli elmas aşındırıcı macun, mikroskobik çatlakları tamamen ortadan kaldırmak ve kirlilik içermeyen temiz odaların entegrasyon gereksinimlerini karşılamak için adım adım geçiş cilalaması için kullanılır.

Üç. Taşlama hareketi parametrelerinin ve takım tezgahı sistemlerinin üstün kontrolü

Mikron kesme derinliği ve düşük ilerleme oranları: Tek bir kesimin derinliğini mikron altı seviyeye kadar kesinlikle kontrol edin ( 0,5 ~ 2 mikron/geçiş ), malzemeyi parçalanmak yerine mikroskobik plastik reolojiye girmeye zorlar ve aynı zamanda düşük ilerleme hızlarıyla birleştiğinde, anlık kesme kuvveti dalgalanmalarının neden olduğu mikro titreşim işaretlerini önler.
Ultra yüksek sertlikteki takım tezgahları ve çevre dostu soğutma: Yüksek sönümleyici malzemeler (granit veya yüksek mukavemetli dökme demir yatak gibi) kullanan ve yüksek akışlı, yüksek basınçlı hassas soğutma sıvısıyla birleştirilmiş ultra hassas yüzey taşlama makineleri, ikincil çizikleri önlemek için ince taşlama kalıntılarını zamanında temizleyebilir ve alıcıya teslim edilen her taşıyıcı plakanın mükemmele yakın temizliğe ve pürüzsüzlüğe sahip olmasını sağlar.

Dört. Tipik ürün paylaşımı

Gelişmiş proses yarı iletken ekipmanlarında, levha taşıyıcıya ek olarak, birçok temel işlevsel bileşen, fiziksel performansın sınırlarını aşmak için büyük ölçüde ayna taşlama teknolojisine de güvenir. Aşağıda dört tip yüksek teknolojili bariyer seramik yapısal parçanın mühendislik özelliklerinin, malzeme seçiminin ve ayna işlemenin temel göstergelerinin derinlemesine bir analizi bulunmaktadır:

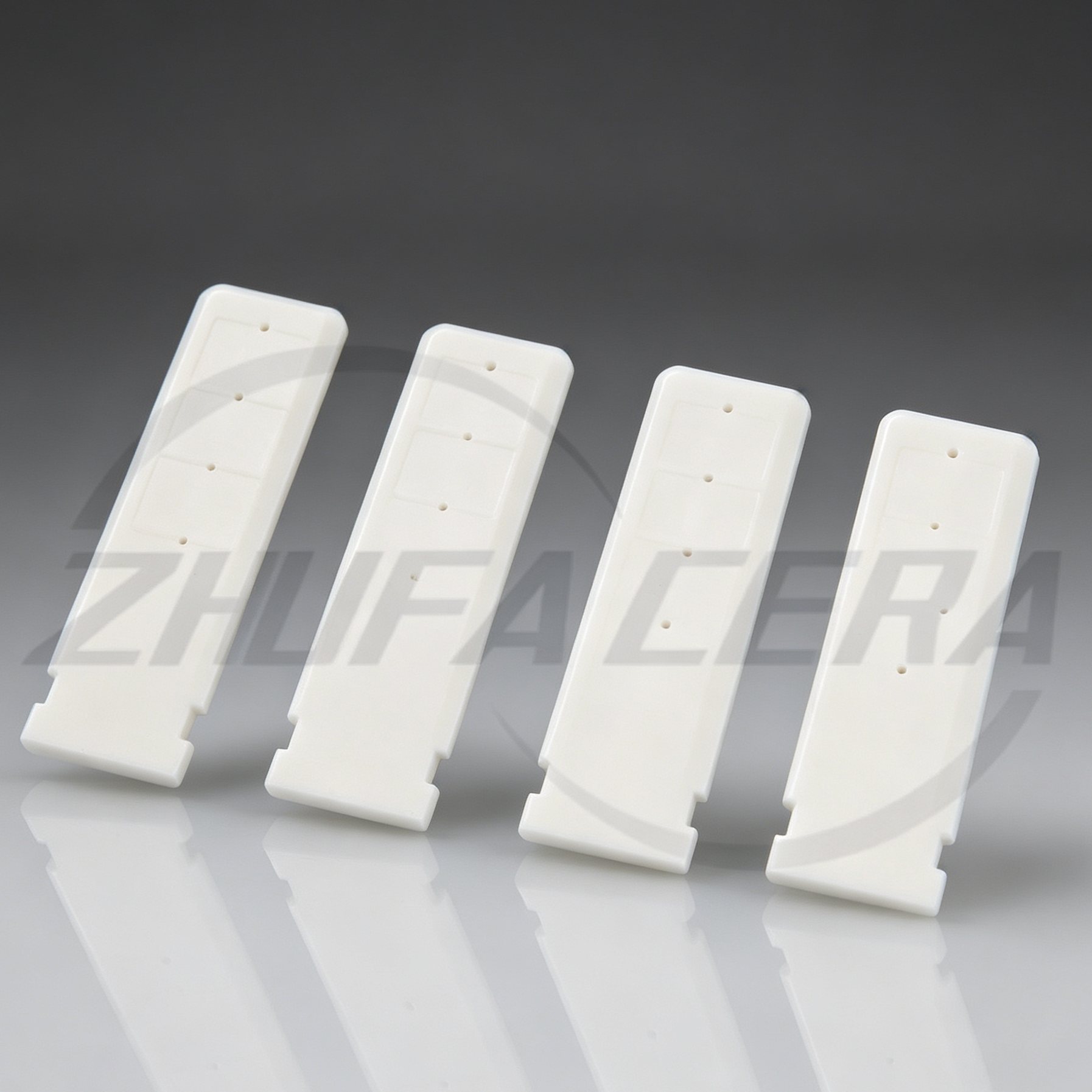

1. Yarı iletken elektrostatik ayna ( ESC ) Seramik dielektrik katman ve taşıyıcı alt tabaka

Ana akım malzemeler: %99,9 Yüksek saflıkta alümina veya sinterlenmiş silisyum karbür.

Temel teknik göstergeler: yüzey pürüzlülüğü Ra ≤ 0,015 mikron , düzlük ≤ 3 mikron (tam format), paralellik < 5 mikron 。

Ayna taşlamanın teknik değeri ve gerekliliği: Elektrostatik aynanın çalışırken Coulomb kuvveti veya Johnson kuvveti kullanması gerekir. - Rabe ック( J-R ) etkisi silikon levhaları güçlü bir şekilde adsorbe eder. Yük taşıyan yüzeyde mikroskobik pürüzlülük veya mikro çatlaklar varsa, birkaç bin voltluk yüksek voltaj altında yerel hava boşluğu mikro deşarjına neden olmak kolaydır, böylece dielektrik katman parçalanır ve levhaya zarar verir. Geçmek ELID Ultra hassas ayna taşlama ve kimyasal makine cilalamadan oluşan kompozit işlem, alt yüzey hasarını tamamen ortadan kaldırabilir ve arkadaki ısı iletiminin tekdüzeliğini ve yüksek voltaj yalıtımının güvenilirliğini sağlayabilir.

[Çekirdek yapı diyagramı]

Ra ≤ 0,02 mikron

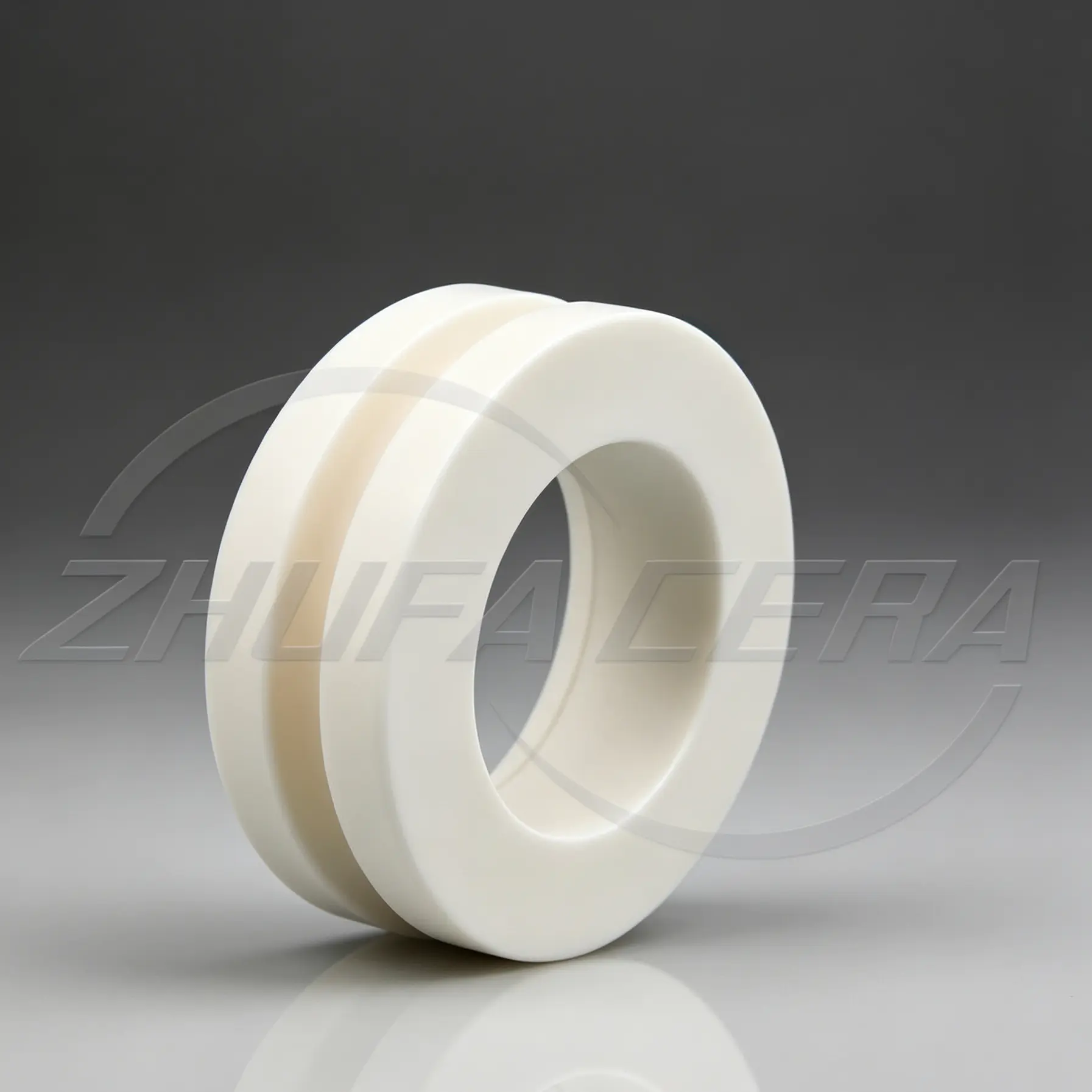

2. Reaksiyon Odası Plazma Dağlama Odaklama Halkası

Ana akım malzemeler: Yüksek saflıkta tek fazlı sinterlenmiş silisyum karbür veya yüksek yoğunluklu kuvars değiştirme silisyum nitrür 。

Temel teknik göstergeler: Derz yüzeyi düzlüğü ≤ 5 mikron , yan duvar ve basamak yüzeyi kaplaması Ra ≤ 0,05 mikron 。

Ayna taşlamanın teknik değeri ve gerekliliği: Odak halkası silikon levhayı çevreler ve doğrudan güçlü florine maruz kalır / Klor bazlı plazma tarafından bombardımana tutulur. Aşırı mikroskobik pürüzlülük, plazma kimyasal erozyon oranını artıracak ve levhayı kirleten pul pul dökülmüş parçacıklar üretecektir. Hassas taşlama, tane sınırı bağlanma durumunu optimize edebilir, mikroskobik stres konsantrasyonunu azaltabilir ve aşındırma boşluğundaki servis ömrünü önemli ölçüde uzatabilir.

[Çekirdek yapı diyagramı]

Ra ≤ 0,02 mikron

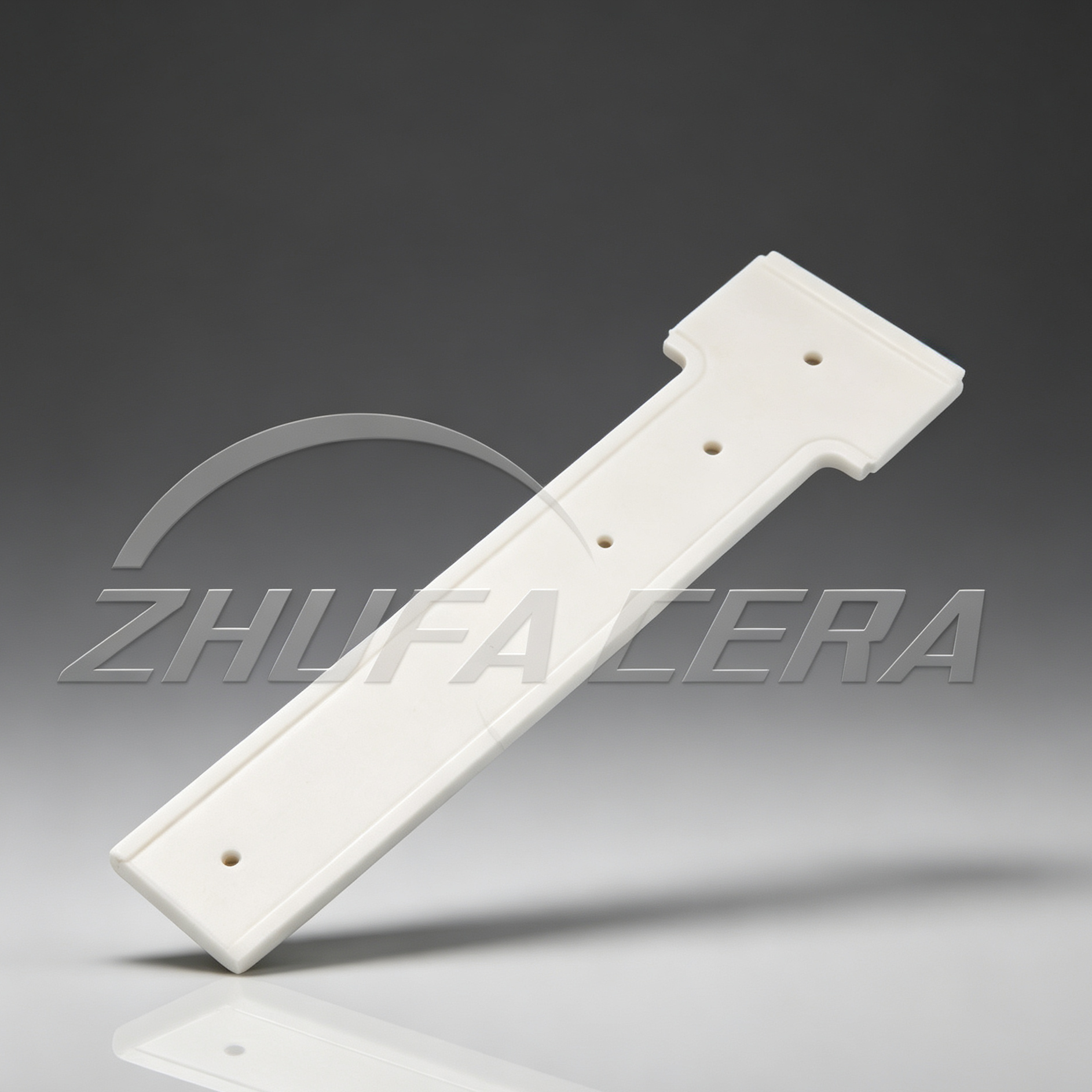

3. Fotolitografi makineleri için seramik referans cetveli

Ana akım malzemeler: Sıfır Termal Genleşme Kristalize Cam Seramik 或 Yüksek sertlikte sıcak preslenmiş silisyum karbür.

Temel teknik göstergeler: doğrusal genleşme katsayısı < 1,0×10⁻⁶/K , yüzey pürüzlülüğü Ra ≤ 0,01 mikron yerel düzlük mikron altı seviyeye ulaşır.

Ayna taşlamanın teknik değeri ve gerekliliği: Optik hizalama ve konumlandırma için temel referans noktası olan bu bileşenler, termal deformasyon ve geometrik hatalara karşı sıfır toleransa sahiptir. Ultrasonik destekli taşlama ve nano düzeyde taşlama, kazınmış çizgi referansının keskinliğini ve uzun vadeli geometrik stabilitesini sağlar ve bu da litografi makinesinin kaplama doğruluğunu doğrudan belirler.

[Çekirdek yapı diyagramı]

Ra ≤ 0,02 mikron

4. Yarı iletken ultra hassas hava yataklı kılavuz rayları ve kaydırıcılar

Ana akım malzemeler: Yüksek yoğunluklu alümina seramikler ( Al₂O₃ ) veya reaksiyonla sinterlenmiş silisyum karbür.

Temel teknik göstergeler: Kılavuz yüzey düzgünlüğü ≤ 1 mikron / 300 mm , yüzey pürüzlülüğü Ra ≤ 0,02 mikron , sertlik İHD > 88 。

Ayna taşlamanın teknik değeri ve gerekliliği: Sürtünmesiz süspansiyon hareketi elde etmek için hava yatağı kılavuz rayı ile hava yatağı arasında mikron ölçekli hava filmi kullanılır. Kılavuz rayın çalışma yüzeyinde mikron düzeyinde bıçak izleri veya dalgalanmalar varsa, bu durum doğrudan hava filmi türbülansına, titreşime ve “ sürünmek ” fenomen. Ayna taşlamanın getirdiği son derece yüksek yüzey yoğunluğu ve son derece düşük sürtünme katsayısı, nano ölçekli CNC konumlandırma platformlarının yüksek hızlı ve düzgün hareketini gerçekleştirmenin ön koşuludur.

[Çekirdek yapı diyagramı]

Ra ≤ 0,02 mikron

5. Güvenilir bir hassas seramik tedarikçisi nasıl seçilir?

Satın alma karar vericileri için, yarı iletken yapısal seramik tedarikçilerini değerlendirirken, temel işleme tekliflerini incelemenin yanı sıra, aşağıdaki üç temel tedarik zinciri göstergesine nüfuz etmeye de odaklanmalıdırlar:

1. Kapalı döngü ve temel ekipmanı proses edin: Tedarikçinin sahip olup olmadığını doğrulayın ELID Çevrimiçi elektrolitik bileme taşlama makineleri, ultrasonik yardımcı işleme merkezleri ve nano ölçekli taşlama ve cilalama üretim hatlarının eksiksiz bir seti, birden fazla dış kaynak kullanımından kaynaklanan tolerans birikimini ve kalite kontrolünü önleyebilir.

2. Tespit ve izlenebilirlik yetenekleri: Tedarikçilerin, her partide teslim edilen taşıyıcı plakalar ve elektrostatik aynalar gibi bileşenlerin standartlarla uyumlu olmasını sağlamak için beyaz ışık interferometreleri, yüksek hassasiyetli üç boyutlu koordinat ölçüm cihazları ve helyum kütle spektrometresi sızıntı tespit raporları sağlamaları gerekmektedir. Ra ≤ 0,02 mikron Ve mikro çatlaklar için katı standartlar yoktur.

3. Mühendislik özelleştirme ve arıza analizi desteği: Teknik ekibinin, müşteri tarafından sağlanan çalışma ortamına (özel plazma konsantrasyonu, yüksek voltaj yalıtım gereksinimleri gibi) dayalı olarak malzeme sınıfı eşleştirme ve yapısal optimizasyon tasarımında yardımcı olup olamayacağını değerlendirin.

Özelleştirilmiş, yüksek hassasiyetli yarı iletken yapısal seramikler ve levha taşıyıcılar ve elektrostatik aynalar gibi çekirdek bileşenleri sağlayabilecek güvenilir bir ortak arıyorsanız, ayrıntılı malzeme veri sayfaları ve özelleştirilmiş çözümler için lütfen bizimle iletişime geçmekten çekinmeyin.
